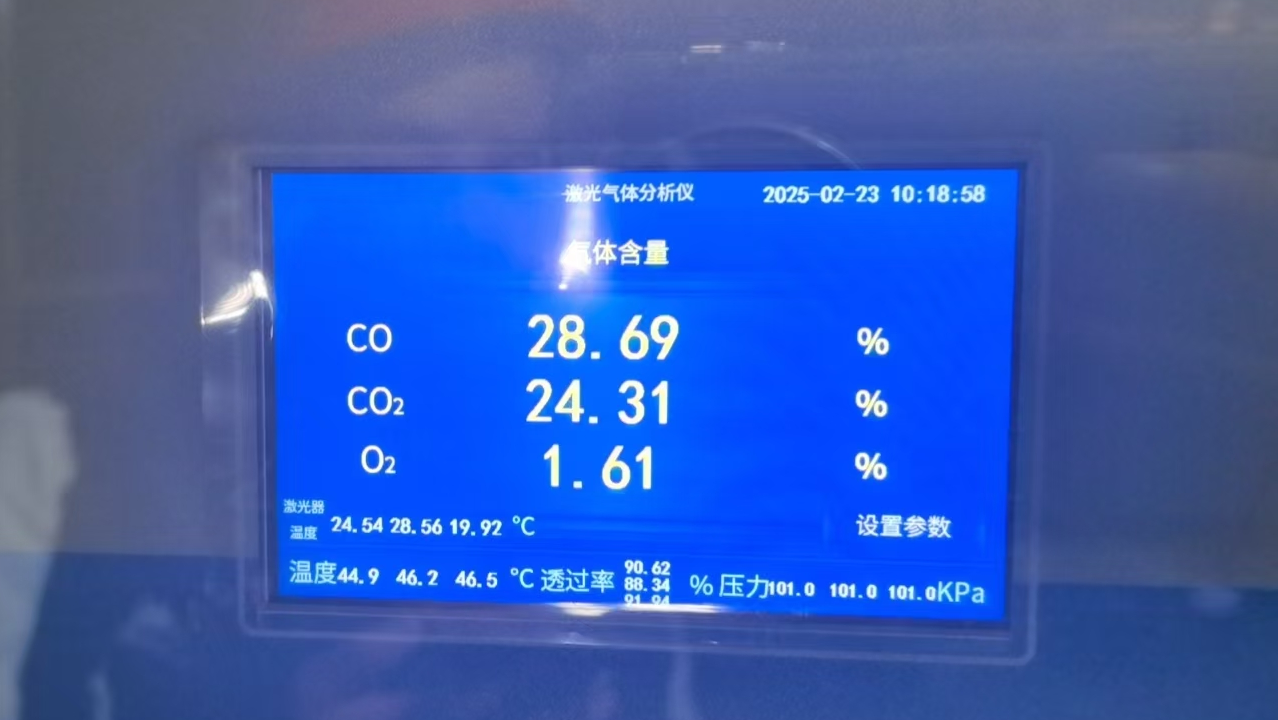

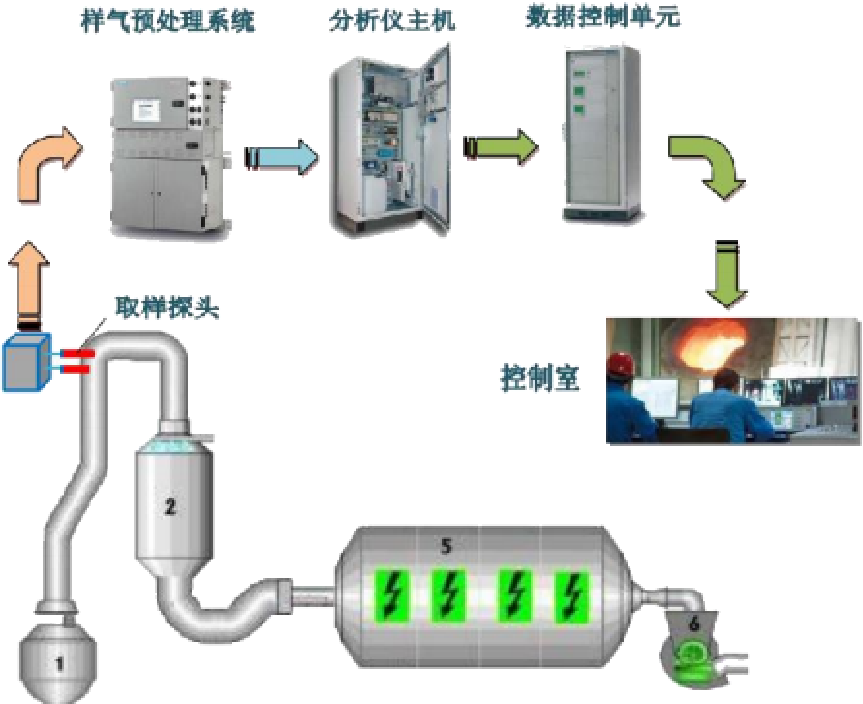

整套系统由取样探头 、加热管线 ，清洁反吹系统 、样气预处理系统 、控制系统、通讯系统、软件模型分析显示系统及烟气（激光/红外/质谱/拉曼）分析仪表组成。

      高温高尘气体经特制取样探头处理取样后，经烟气分析仪系统分析，再经过通讯系统把烟气分析数据实时传输到自动炼钢系统，同时经过软件模型分析处理，提供诸如喷溅、返干、低温喷溅点、建议过程测试点、吹点终点等信息。

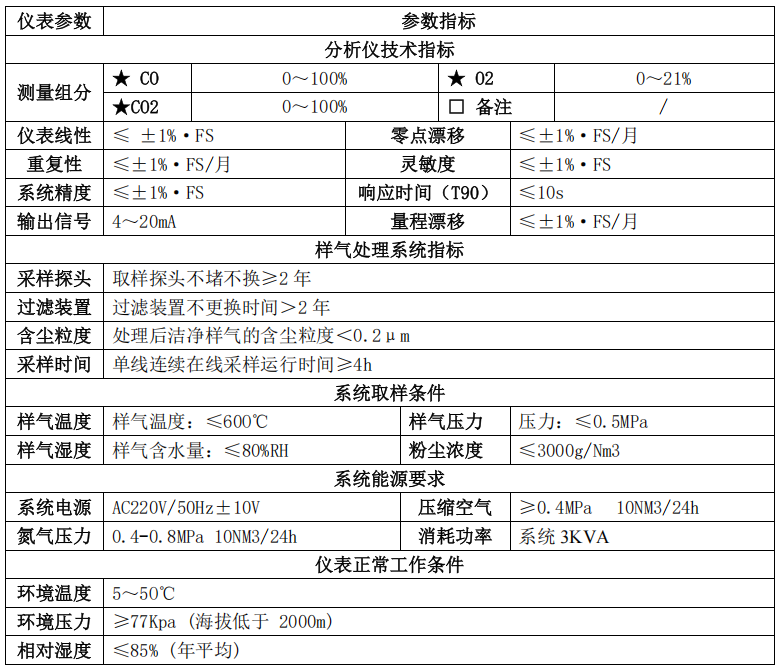

系统性能参数

产品特点：

1、针对煤气中烟尘含量大，矿石、焦碳、石灰等烟尘经过常规的单级过滤系统，极易致 堵的实际情况，我们应用“各个击破”原理，根据烟尘粒度大小不同的特点，确立了“分级过虑、分级俘获、就地处理”的以分担负荷，分散处理的多级防堵新思路。在样气处理 的各个环节上采取了防尘、防水、防堵措施。

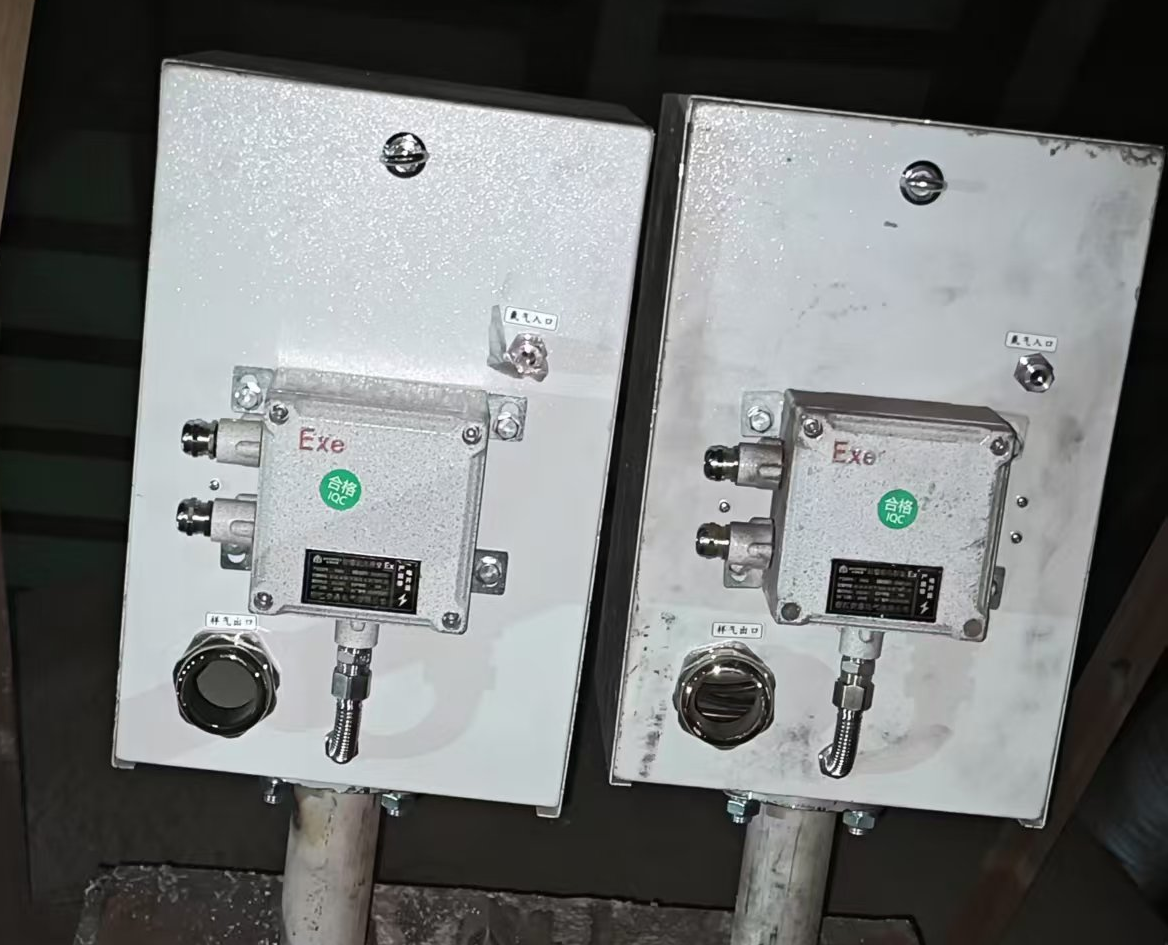

2、利用动力学原理设计了具有防尘、防水功能的取样探头。

3、针对煤气高压、高温、多尘、高湿、大流量等特点，在样气进入地面分析系统前，对样气进行处理，经过“样气预处理装置”，采用多层串级式不锈钢过滤材料能保证样气中的颗粒烟尘不能进入后面管路，它还具有承受大流量、耐湿、吸水俘湿的能力，能使样气 中绝大部分烟尘、水分在预处理装置中被俘获并就地排放出去，从而减轻后面精密过滤装置的负担。精密过滤器装置”中设计了精密过滤装置，可将剩余粉尘俘获并排放出去。

4、在样气进入分析仪表之前，设置样气调节（流量、压力）和除水干燥等一系列措施， 保证进入仪表的样气是恒定流量、恒定压力的洁净气体，保证测量的准确性和稳定性。

5、对取样探头进行单独高压氮吹扫也是整个样气处理系统中的创新点之一，它也是系统长期、稳定工作的重要保证。

6、系统自动化程度高，调试正常后，可达到无人值守运行状态。
