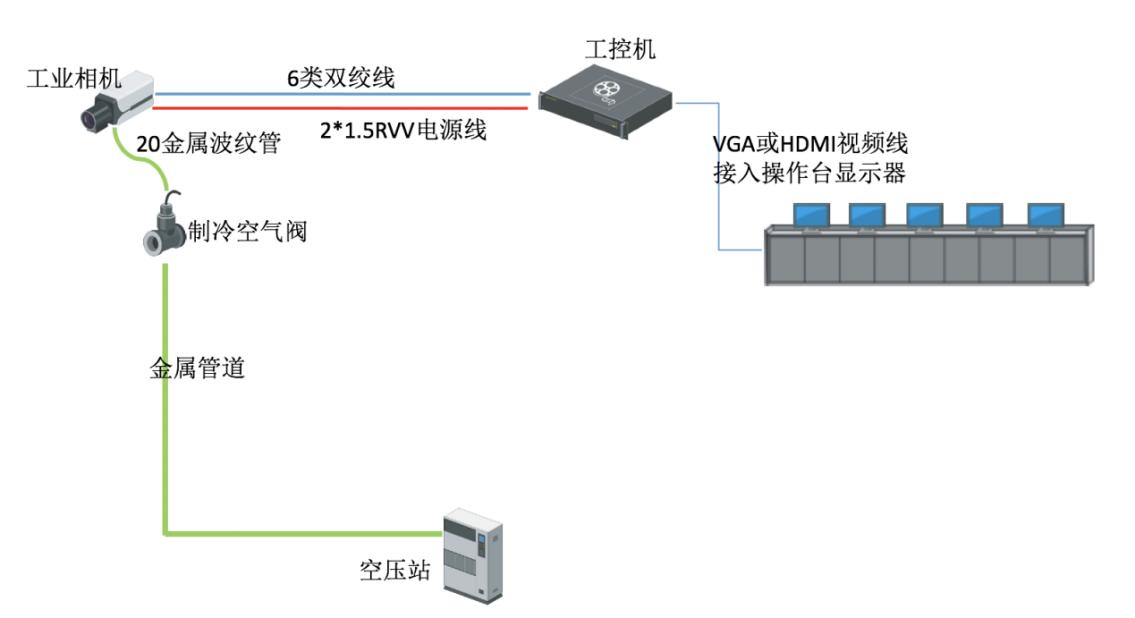

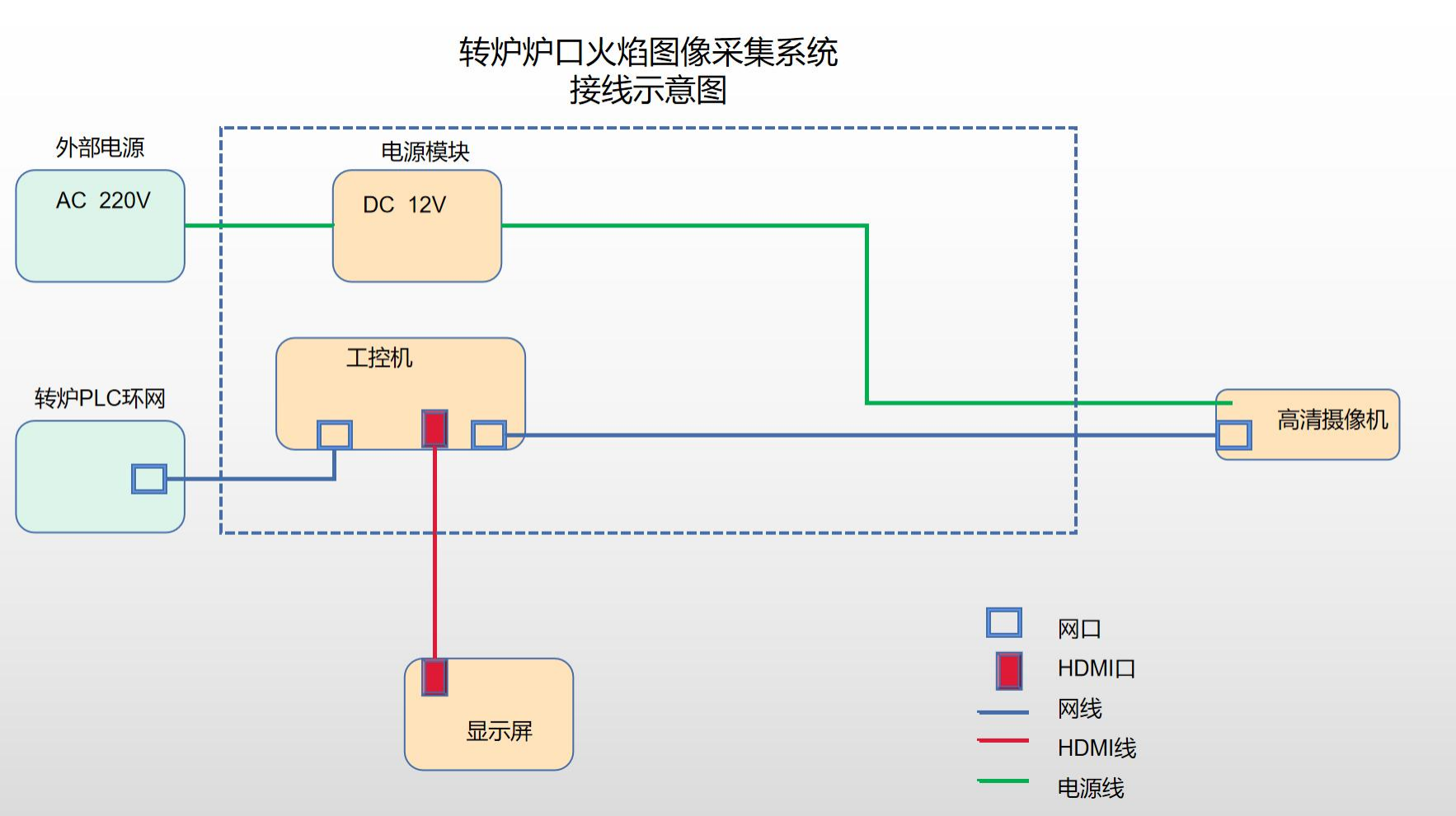

火焰监测系统是一套完整的转炉炉前看火、倒渣图像采集系统，通过在转炉炉前安装工业相机高速采集炉口火焰图像实时进行“看火”操作，包括了图像采集设备、冷却保护装置、工控处理计算机、数据通讯采集设备、火焰图像采集和分析软件等组成。

本系统通过对火焰、倒渣图像的视频保存，以及机器视觉图像处理技术的引进，结合炼钢工艺原理，对炉口火焰状态进行智能分析，并进行特征化处理，从而得到吹炼过程的炉渣泡沫化定量预判、炉渣返干预判、已发生喷溅强度值等参数，为炼钢操作员提供冶炼过程数字化的技术支持。

基本功能：

    1、冶炼观察窗封闭，将火焰图像实时的、完整的呈现在炼钢操作工眼前，实现操作台与转炉本体在空间上的解耦。

    2、在吹氧阶段，由看火相机识别冶炼过程喷溅情况，并对喷溅时长和次数进行记录。

    3、在吹氧结束后的倒渣过程，由倒渣相机对转炉炉口流出的炉渣的颜色、流动性进行观察，判断倒渣过程是否夹带钢水。

    4、在炉渣倒完阶段，可通过摇炉观察溅渣效果和炉衬侵蚀状态。

    5、系统具有双相机自动切换功能，能根据转炉冶炼状态自动选择相机，保证对炉口的准确跟踪。

增值功能：

    1、远程集控：多视频源“看火炼钢”，实现操枪工空间解耦，保证远距离传输无延时和画面清晰度。

    2、烟气CO曲线跟踪：当前冶炼CO、上一炉CO、历史CO。

    3、图片抓拍：出钢开始和喷溅拍照，用户可设置场景抓拍。

    4、CT预测：如果能提供每炉铁水温度和重量、废钢加入量，根据烟气和炉口火焰特征提取分析数据实时预测熔池温度和碳含量。

    5、炉渣返干、警惕喷溅、收火提示功能：系统将获取的烟气数据、图像信号和转炉冶炼数据，通过机器学习算法，综合判断炉内化渣情况，并将判断结果用文字信息对操作员进行提示。

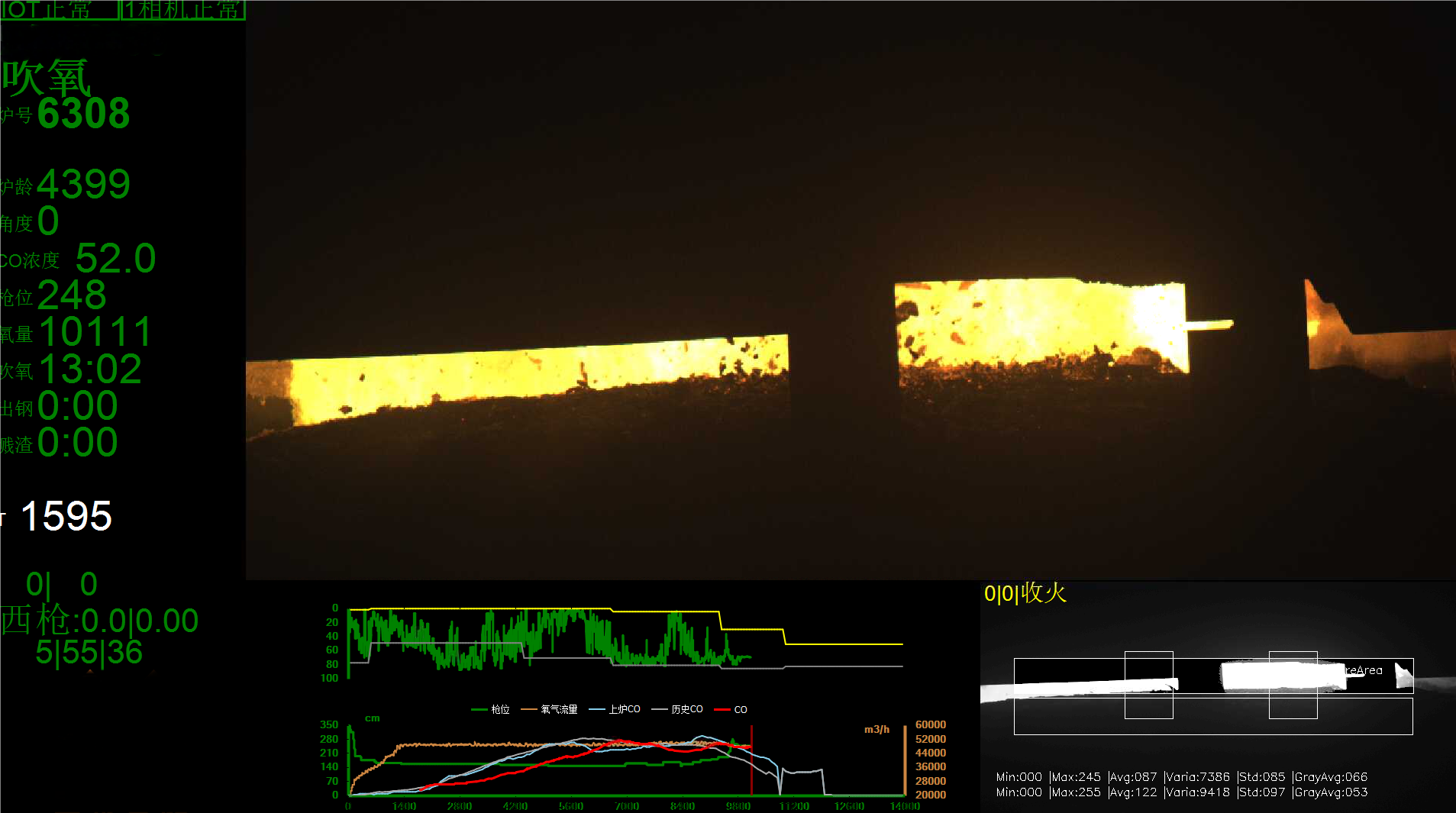

    6、火焰状态智能识别功能：在转炉炉前安装一套完整的炉前图像采集系统，对转炉炉口火焰状态进行智能识别，监控炉口的渣粒、渣片、溢渣和喷溅状况，同时将火焰分析结果量化输出给转炉氧枪智能控制系统。
