在转炉内冶炼和造渣过程中，炉内声音强度的变化可以准确反映实际炉况。无论发生喷溅还是返干，炉子的声信号都显示出明显的特性。通过使用计算机屏幕显示声强曲线并自动提醒喷溅和返干，作员可以直观地了解炉子状况并及时采取措施控制此类事件。

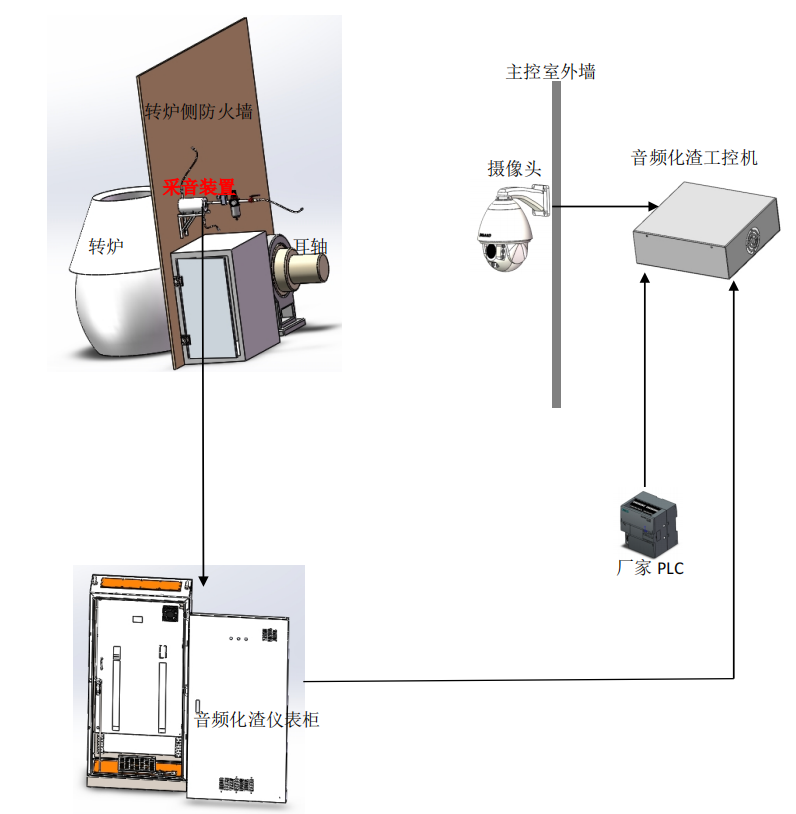

声呐化渣系统系统主要由以下几部分组成：前端声学采集保护单元、信号处理单元、喷溅检测单元和图像处理显示单元。

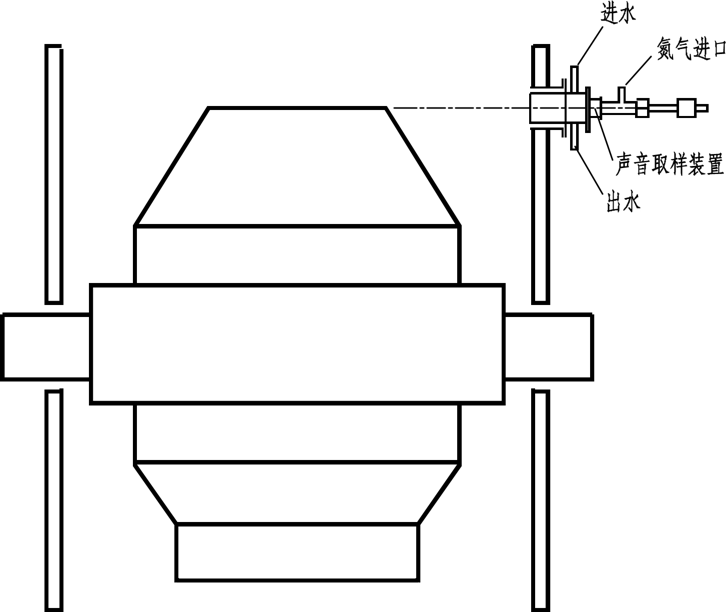

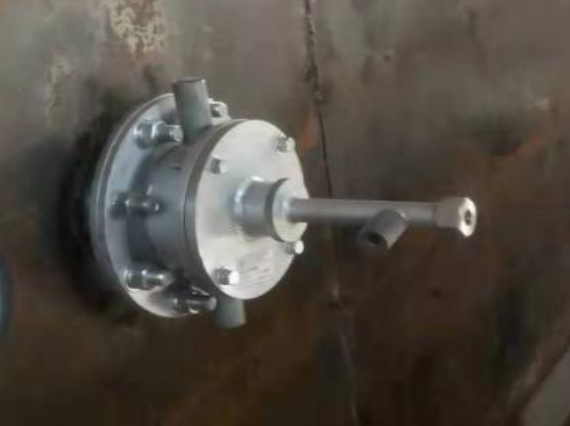

1. 1、前端声学采集保护单元包括冷却水套和拾音器组件。

2. 2、信号处理单元包括电源、音频频谱分析仪、数据采集模块和通信模块。

3. 3、飞溅检测单元包括飞溅探测器、炉口火焰摄像头和视频采集卡。

4. 4、图像处理和显示单元包括工业控制计算机、监视器和通信板。
